ys-600活塞式壓力計

發布時間：2018-06-12 09:12    來源：西安市高精密儀表廠

      YS-600型活塞式壓力計的精度等級分為一等和二等，一等的精度參數為0.05級，二等的精度參數為0.02級。測量范圍參數是一個由最小測量值和最大測量值所限定的區域，其間可給出的各測量點由最小間隔值參數限定。活塞式壓力計的測量范圍與活塞底盤及其連接件的組合質量、與標準質量砝碼組的配置參數相關，活塞底盤及其連接件的組合質量決定活塞式壓力計的最小測量點參數、標準質量砝碼組的總合質量加活塞底盤及其連接件的組合質量決定活塞式壓力計的最大測量點參數、而標準質量砝碼組中的單塊最小質量砝碼則決定活塞式壓力計的最小間隔值參數。所述質量的參數又取決于活塞測量系統的有效面積參數，活塞測量系統的有效面積是在制造環節中依據標稱面積參數實現、在活塞式壓力計檢定的量傳環節中確認。本文主要給您介紹YS600型活塞式壓力計的這些技術參數和相關技術指標。

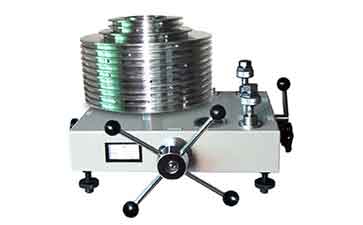

兼容型 YS600 活塞式壓力計

活塞式壓力計

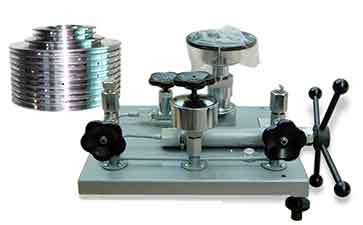

標準型YS-600活塞式壓力計

活塞式壓力計



















活塞式壓力計詳細參數表(表四)_YS-600型

項目
參數
備注
規格型號
YS-600

測量范圍
1～60MPa
最小間隔值1MPa
精度等級
0.05級【二等】
0.02級【一等】

公稱面積
0.1平方厘米
0.1平方厘米
活塞系統的公稱面積
活塞
及其
連接件公稱質量產生壓力(MPa)
1
1

1
1
測量下限值
活塞、活塞筒材料
合金鋼或碳化鎢
碳化鎢
【可選】
活塞工作位置指示
標高指示板或?qū)Ｓ弥羔樖轿镂粌x表
專用指針式物位儀表
【可選】
壓力發生系統
手搖泵或柱塞式預壓泵加調壓器
柱塞式預壓泵加螺旋式調壓器
【可選】
標配砝碼
質量
與作用公稱質量產生壓力(MPa)標配數量(塊)砝碼材料
1
2
5
1
2
5
可訂制非標
1
2
5
1
2
5

2
1
11
2
1
11
可增訂數量
常規或無磁
無磁材料
【可選】
工作介質
癸二酸二(2-乙基己基)酯 20℃時運動黏度 20～25mm2/s，酸值不大于0.05毫克 KOH/克
可代購工作介質
接口連接型式
螺紋連接
其它連接型式可協議
標配接口螺紋
M20×1.5
其它連接螺紋須協議
接口連接方式
普通型或快速接頭
手旋式快速接頭
【可選】
標配接口數量
2
可增加，須協議
電源
若選配專用指針式物位儀表需 ～220V50Hz
～220V 50Hz

總重量
≈90kg

≈90kg
